在金屬材料快速成分檢測領域，全譜直讀光譜儀憑借一次性采集完整光譜信息的優勢，成為冶金、機械、鑄造行業的常規分析設備，而CCD是實現全譜同步檢測的核心載體，整套儀器從樣品激發到數據輸出的完整鏈路，都依托CCD光電轉換、電荷存儲與信號讀出機制完成，理解CCD的底層工作邏輯，就能清晰掌握全譜直讀設備區別于傳統光電倍增管型光譜儀的技術本質。整套檢測流程從樣品激發開始，高壓電火花在氬氣惰性氛圍下轟擊平整的金屬試樣，高溫等離子體讓試樣內部各類元素原子外層電子脫離基態躍遷至高能激發態，電子回落時釋放攜帶專屬能量的光子，不同元素對應固定波長的特征譜線，混合光子經由入射狹縫進入恒溫密封光室，內部凹面光柵會依據波長差異對復合光完成色散，將長短不一的單色光按有序角度平鋪投射在CCD感光陣列表面，恒溫光室的穩定環境能夠規避光學元件熱脹冷縮帶來的譜線偏移，保障各類特征譜線精準落在CCD對應感光單元上，為后續光電轉化提供穩定光學輸入。
CCD的基礎結構由數千個線性排布的MOS光敏像元串聯組成，每一個像元都相當于獨立微型光電容器，內部硅基半導體材料是實現光到電轉化的關鍵介質，其工作根基為半導體內光電效應，當光柵色散后的單色光子照射到硅感光層，能量達標的光子會擊穿硅原子價帶束縛，生成成對的自由電子與空穴，光子數量直接決定電子生成總量，也就是光信號強度與光生電荷總量形成線性對應關系，這一對應關系是后續定量分析元素含量的物理基礎。不同于成像類CCD側重畫面清晰度，光譜專用CCD更強化波長分辨精度與弱光信號捕捉能力，多采用背照式減薄結構，減少光子在電極層的損耗，提升紫外至可見光區間的光子吸收效率，適配金屬元素從短波紫外到長波可見光的完整譜線檢測需求，同時配套低溫控溫模塊降低硅基底熱運動產生的暗電荷，減少無光照條件下的背景噪聲，提升微量元素弱譜線的識別能力。

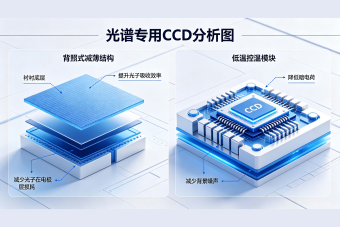

光譜專用CCD分析圖
光子轉化生成的光生電子不會隨意擴散，CCD電極會持續施加時序電壓，在每個光敏像元內部形成獨立電勢勢阱，勢阱如同密閉儲電容器，將激發產生的自由電子完整收納留存，儀器軟件可自定義設置積分采集時長，強光對應的元素譜線可縮短積分時間避免電荷溢出干擾相鄰像元，微量弱信號則延長積分周期累積更多電荷，拓寬設備可穩定檢測的光強區間。整個曝光采集階段，所有像元同步完成光子接收與電荷存儲，這也是CCD能夠一次性捕獲全波段所有元素譜線的核心原因，傳統單通道光電倍增管只能固定接收單一波長光線，如需新增檢測元素就要調整光路或增設檢測器，而CCD線性陣列覆蓋完整檢測波長范圍，后期拓展檢測元素僅需軟件標定對應像元波長，無需改動硬件光路，適配多材質、多牌號合金靈活檢測場景。

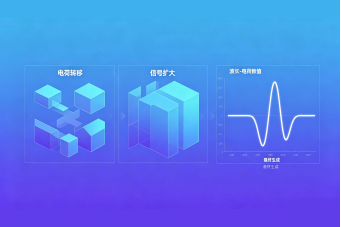

當單次積分采集周期結束，CCD進入電荷有序轉移環節，外部驅動電路輸出周期性切換電壓，依次調整各行像元電極電勢，讓勢阱內存儲的光生電荷沿著陣列通道單向、有序向末端讀出寄存器遷移，成熟光譜CCD電荷轉移效率保持較高水平，電荷在長距離轉移過程中損耗微弱，最大程度保留原始光強對應的電荷總量，避免信號失真影響元素定量精度。全部電荷轉運至輸出寄存器后，集成電荷放大器會將微小電荷信號轉化為可識別的模擬電壓信號，模擬信號再經由模數轉換器完成數字化轉換，把連續變化的電壓數值轉化為計算機可讀取的離散數字信號，數據傳輸至配套分析軟件后，結合儀器出廠前完成的波長標定文件，軟件會自動匹配每個CCD像元對應的特征波長，建立“波長-電荷數值”二維光譜曲線。
光譜分析CCD分析圖
軟件依托預先建立的標準工作曲線完成定量換算，標準曲線通過多塊已知精準成分的標準試樣激發采集構建，記錄不同元素含量與對應譜線光強的對應關系，檢測未知樣品時，軟件提取目標元素特征波長位置的CCD數字信號，對照曲線計算得出元素質量分數，同時自動完成基體效應、激發光源漂移、光路微小偏移的校正補償，最終輸出完整的多元素成分檢測報告。整套CCD工作流程環環相扣，光電轉化、電荷存儲、有序轉移、模數讀取四個階段無間斷銜接，將抽象的原子特征光信號轉化為直觀可量化的數字數據，支撐直讀光譜儀實現幾秒內完成樣品多元素同步檢測。
綜合來看，CCD作為直讀光譜儀的信號轉換中樞，串聯起光學分光系統與數字分析系統，以內光電效應實現光電荷轉換，依靠電勢勢阱完成信號存儲，借助時序電壓驅動電荷有序讀出，最終將金屬原子發射的特征光譜轉化為定量分析所需的數字信號。這套完整的工作機制，讓全譜直讀光譜儀兼顧檢測速度、元素覆蓋范圍與分析精度，持續支撐金屬制造行業快速、高效的材料成分篩查，而隨著半導體工藝持續優化，CCD的量子效率、噪聲控制與動態范圍還會穩步提升，進一步拓展直讀光譜設備在新材料、微量檢測領域的應用邊界。
?
